一、总体设计方案

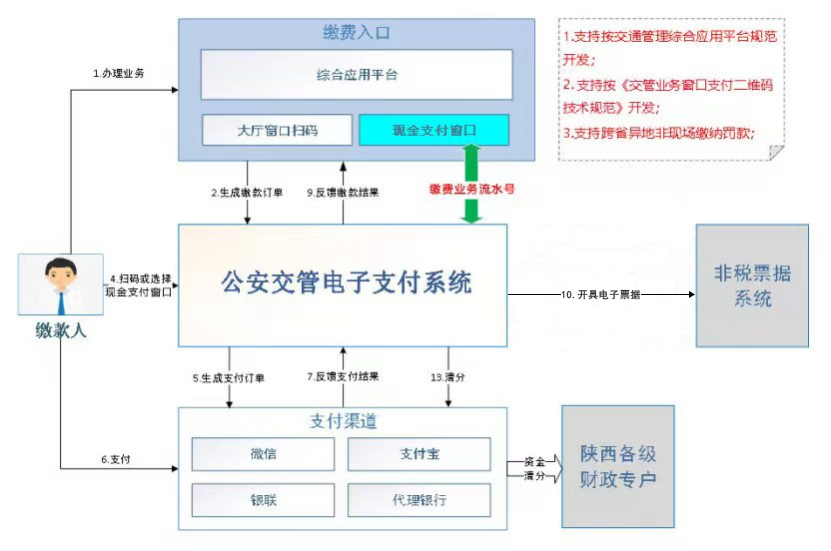

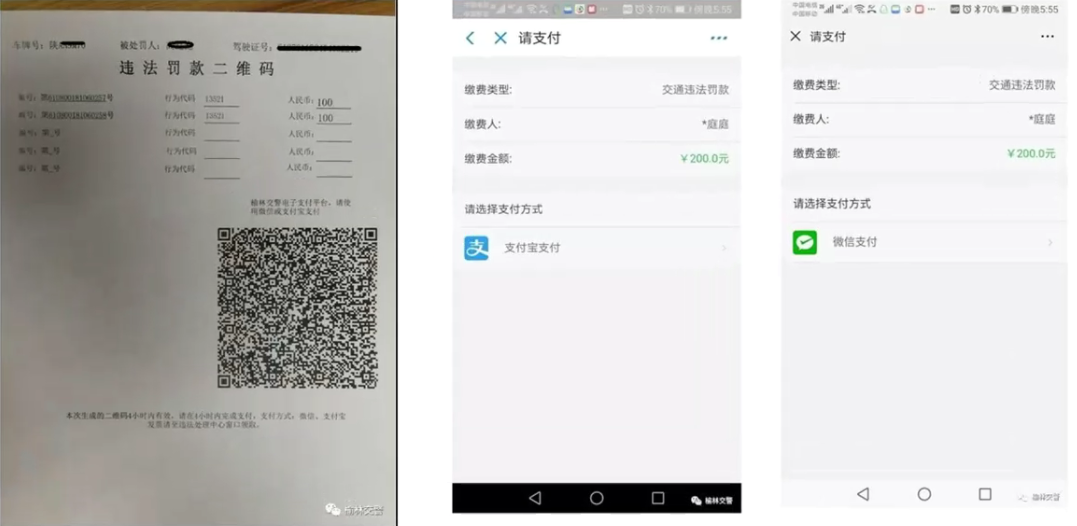

  公安交通管理电子支付系统打通公安、财政相关系统，实现交警“综合应用平台”、财政非税票据系统财政适配器等互联互通；并集成微信、支付宝、银联等多支付渠道；本系统支持交警大厅窗口扫码缴费，支持跨省异地非现场处罚缴款，机动车异地受理本地出证；为缴款人提供多种缴费入口，多种缴款方式、多种支付渠道选择，使缴款更便捷和方便。

二、设计架构

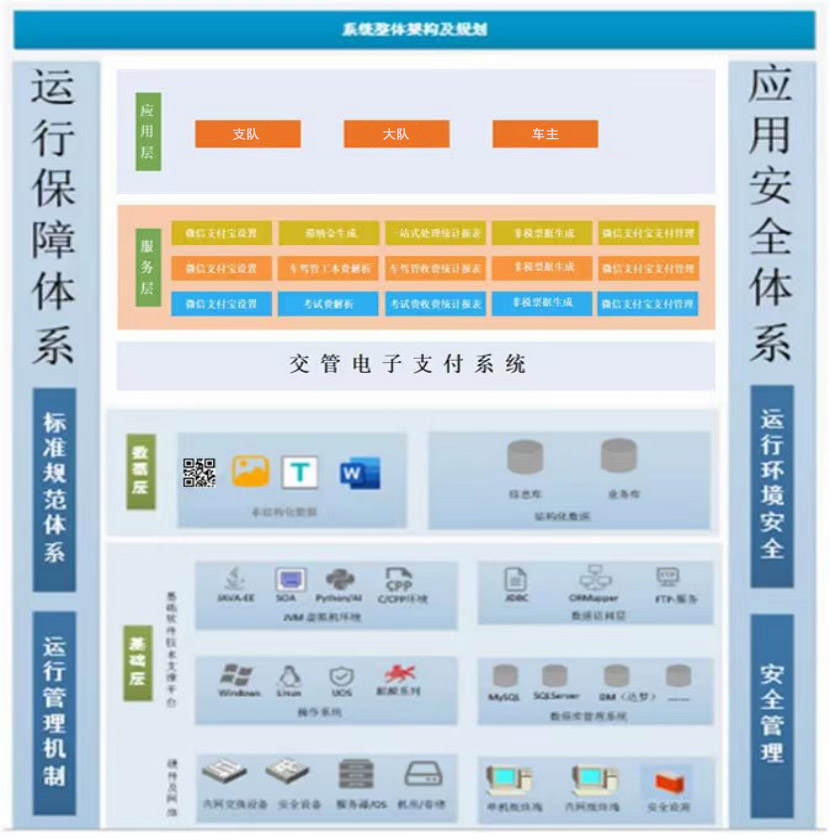

  交管电子支付系统采用四层体系架构设计：应用层、服务层、数据层、和基础层。

  应用层是用户与系统交互的组件集合，用户（支队、大队、车主）通过这一层向系统提交请求（支付、开票）或发出指令，系统通过这一层接收用户请求或指令，然后根据请求指令调用服务层，在根据调用结果，将相应的内容展现到应用层。

  服务层是系统的核心业务处理层，负责接收应用层的指令和数据，根据交管业务逻辑的需要调用相应的持久数据层，并将结果返回给应用层。服务层采用的技术有会话EJB、消息EJB和JavaBean。在这一层，系统将和支付渠道、非税票据系统进行互访服务。

  数据层是我们的信息架构，将业务流、财务流、信息流这三者在三流管理的层面合一为信息数据表现形式。

  基础层从交管领域业务架构开始，是四层架构体系里面最主要的架构层,根据对业务过程、功能、组织结构等层面的全面分析和认识，最后得到我们将要传递给下一层的交付物:业务模型。
